instituto moreira salles
térreo livre_praça elevada_
conexão visual com o entorno
O Instituto Moreira Salles é uma organização sem fins lucrativos fundada pelo diplomata e banqueiro Walther Moreira Salles em 1992, com a criação de seu primeiro centro cultural na cidade de Poços de Caldas (MG). Posteriormente, o instituto passou a funcionar também em São Paulo (1996), num casarão localizado no bairro Higienópolis, e no Rio de Janeiro (1999), numa antiga residência da família Moreira Salles, construída em 1951 com projeto arquitetônico de Olavo Redig de Campos e projeto paisagístico de Burle Marx.
Em 2011 foi lançado um concurso para a construção da nova sede do instituto em São Paulo, em que o projeto do escritório Andrade Morettin ganhou o 1° lugar. A obra foi finalizada em 2017 e hoje a nova sede do Instituto Moreira Sales (IMS) em São Paulo está em um dos espaços mais interessantes e vivos da grande São Paulo, a Avenida Paulista.
O lote, com 20 x 50 metros é plano e cercado por edifícios de 13 a 18 andares por todos os lados. O espaço do terreno oferece poucas aberturas e conexões com o entorno.

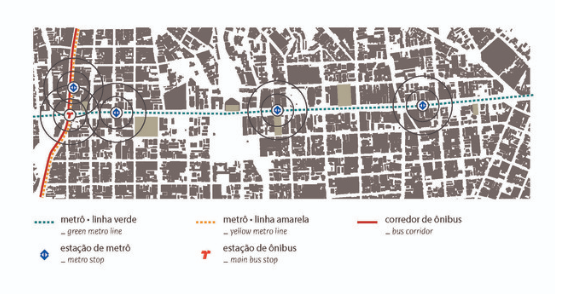

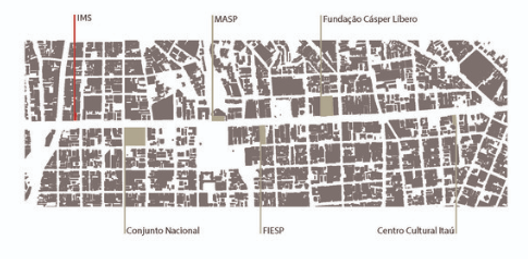

O museu esta bem no final da Avenida Paulista, de onde se abre uma ampla conexão visual para o vale do Pacaembu. O Conjunto Nacional está a duas quadras dali; o MASP, um pouco mais à frente.Além disso, há uma grande oferta transporte coletivo e infraestrutura.
Devido a tipologia restritiva do terreno os arquitetos optaram por elevar o museu 15m do nível do solo, deixando um vão livre para o acesso dos visitantes, diretamente da calçada para as escadas rolantes que levam aos espaços de exposição nos andares superiores.
Como térreo do museu - o seu principal elemento articulador - da base para o centro do edifício, foi elevado para quinze metros acima do nível da Av. Paulista, foi criada uma relação totalmente nova e aberta entre o museu, a cidade e seus habitantes. Com esse deslocamento, saímos de uma condição claustrofóbica e restrita imposta pelos limites do lote, para conquistar a vista da cidade, ao mesmo tempo em que cria-se a possibilidade de uma nova articulação dos espaços internos do museu.
VOLUMETRIA
A volumetria do projeto é composta por uma grande caixa translúcida. No interior da edificação, há três sólidos de formatos diferentes, sendo os dois superiores de formato irregular e a base, que compõe o subsolo, um retângulo.

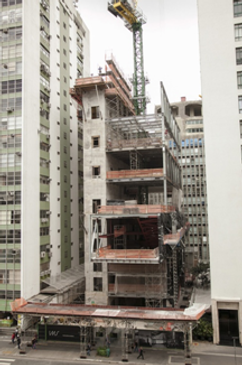

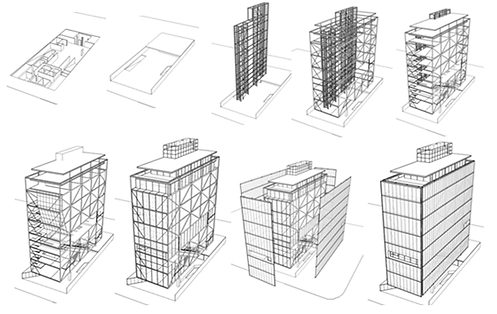

O sistema estrutural do edifício é em sua maioria em estrutura metálica, com apenas dois pilares de concreto. A estrutura foi moldada geometricamente aos programas de maior carregamento das caixas, utilizando as treliças apenas nas faces de fechamento.

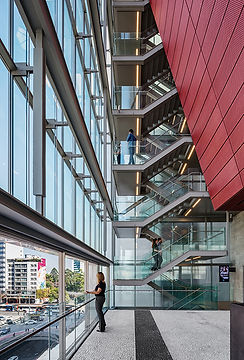

O vidro da fachada translúcida é o duplo laminado insulado, com composição do tipo extra clear - o baixo índice de ferro reduz o tom esverdeado.
No térreo, foi utilizado no piso o basalto, fazendo uma correspondencia direta com o cimentado das calçadas.
ANÁLISE SOLAR E CONFORTO AMBIENTAL
SISTEMA ESTRUTURAL E MATERIAIS
CONTEXTO HISTÓRICO E GEOGRÁFICO
RELAÇÃO COM O ENTORNO
Concurso Instituto Moreira Salles São Paulo
- 1° Prêmio
Arquitetos: Andrade Morettin
Ano do concurso: 2011
Ano do projeto: 2017
Área do terreno: 1000m²
Área construída: 8.662m²
ANDRADE MORETTIN ARQUITETOS
Clique e conheça o trabalho do escritório responsável pelo projeto do Instituto Moreira Salles São Paulo.
GALERIA DE FOTOS

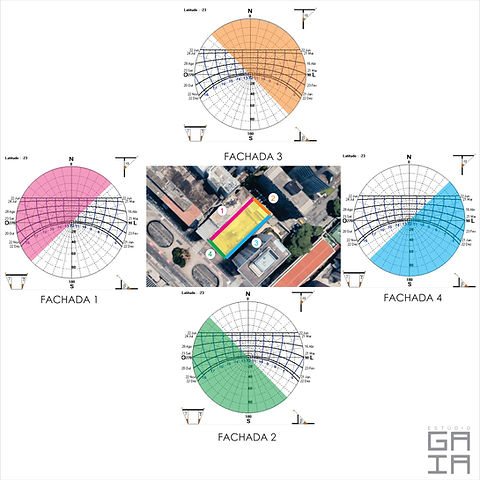

De acordo com a análise das cartas solares da cidade de São Paulo (latitude -23°), foi possível perceber que as fachadas 1 e 2 possuem alto índice de radiação solar no período da tarde, enquanto as fachadas 3 e 4 são afetadas pela irradiação solar no período da manhã.

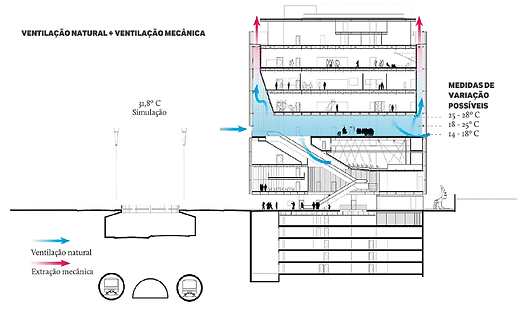

O térreo elevado funciona como zona de transição térmica do edifício. No fundo, há um grande quebra-sol contra o calor. Os recursos para sua climatização incluem o sistema de piso radiante, o de ventilação natural cruzada e, opcionalmente, quando as janelas forem fechadas em dias de chuva, por exemplo, também o de insuflamento de ar resfriado pelo forro do térreo elevado.
Além disso, para melhorar a sensação térmica, o sistema de extração mecânica - localizado na altura da sala de exposição mais elevada - garantirá o contínuo movimento do ar.

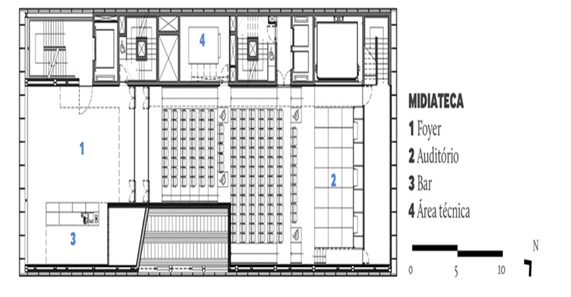

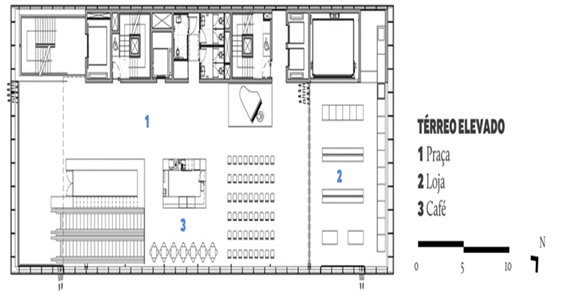

PLANTAS E CORTE
CONCLUSÕES
A nova sede do IMS São Paulo possui várias características interessantes que podem ser utilizadas como referencia projetual. As principais características observadas foram: o térreo livre, a praça elevada e a forte conexão visual com o entorno.

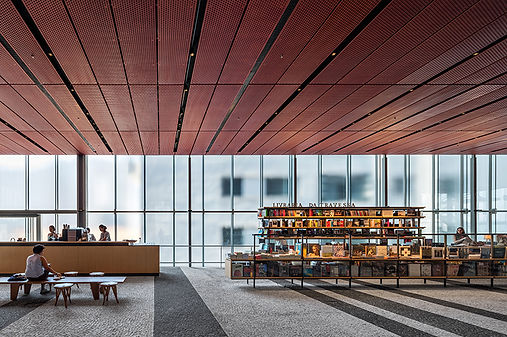

Com grande hall urbano, o nível da Av. Paulista se converte em extensão da calçada. Tal medida faz com que a população sinta que o museu é uma continuação da própria avenida, e não um espaço isolado.
Além disso, a materialidade da fachada traz para o interior do museu a memória do mundo que está a sua volta, onde o visitante pode enxergar, de diversos ângulos, o espaço urbano.
A transferência do térreo para o centro do museu, enfatizada pelo uso de paginação de piso em pedra portuguesa, possibilitou a fuga da condição claustrofóbica e restrita imposta pelos limites do lote, para conquistarmos a vista da cidade, ao mesmo tempo em que foi criada a possibilidade de uma nova articulação dos espaços internos do museu.
